- استاندارد لوله کاندوئیت
| مشخصات | عملیات |
|---|---|
|
عنوان :
C-Channel توضیحات :
W : 30 ، H: 10 و T: 1 یا 1.5، L: 1000 تعداد خم : 4 برای قیمت هر عدد تماس بگیرید |
|
|
* قیمت ها در فاکتور به ریال میباشد. * آخرین بروزرسانی قیمت ها در 6/اسفند/1404 جمع کل: سفارشی انتخاب نشده است |
سی ریل یا سی چنل سازه فلزی است که لوله کاندوئیت به وسیله بست چنگالی بر روی آن متصل میشود و خود سی ریل در محل نصب میگردد و CABELING یا کابل کشی به این طریق به صورت حفاظت شده در پروژه اجرا می گردد. معمولا از سی ریل در پروژه های صنعتی بزرگ استفاده می گردد که استحکام این سازه فلزی از اهمیت بالایی برخوردار است. همچنین معمولا سی چنل با پوشش گالوانیزه مورد درخواست و تولید است تا طول عمر و خواص ضد خوردگی آن افزایش پیدا کند.
وقتی وارد یک پروژه کاندوییتکاری حرفهای میشوی، یک چیز خیلی زود توجهت را جلب میکند: نظم مسیر لولهها! اینجاست که سی چنل (C-Channel) وارد بازی میشود.
سی چنل در واقع یک پروفیل فلزی C-شکل است که بهعنوان پایه و ساپورت برای مسیرهای کاندوییت استفاده میشود؛ یعنی همان لولههای برق یا ابزار دقیق که روی دیوار، سقف یا سینیها عبور میکنند. به جای اینکه هر لوله جداگانه رولبولت شود، همه روی یک بستر منظم سوار میشوند.

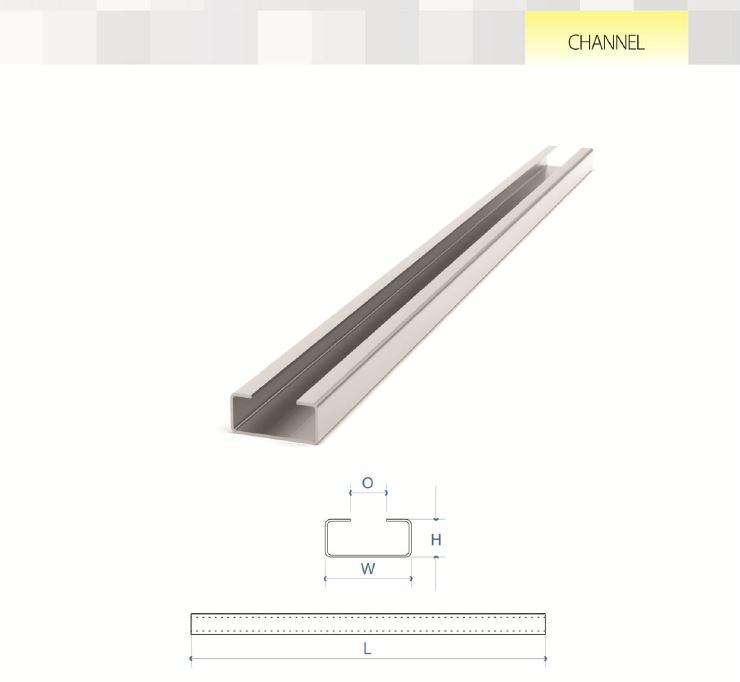

سی چنل تولیدی توسط پایپ خاور به صورت روتین شامل این ابعاد است (به میلیمتر): کف ریل (W) : 30 ، دیواره (H): 10 و ضخامت (T): 1 یا 1.5 طول: 1000 تعداد خم : 4
نکته: برای پروژه هاس صنعتی بزرگ در صورتی که حجم سفارش قابل قبول باشد امکان تغییر این ابعاد و تولید به صورت سفارشی در کارخانه پایپ خاور وجود خواهد داشت.
پروفیل های سی چنل با استفاده از بست چنگالی لوله کاندوئیت را به طور منظم بر روی خود نگهداری میکند.
در کف سی چنل سوراخ ها و لاین هایی ایجاد شده است که کاندوئیت کاری را آسان و سریع می سازد و بدون ایجاد سوراخ کاری در دیوار یا سقف محل پروژه امکان نصب چندین لوله کاندوئیت را به طور موازی ممکن می کند.
جنس سی چنل معمولا از استیل گرید ST 37 است و نوع گالوانیزه آن به صورت گالوانیزه سرد به طور روتین و داکرومات به صورت سفارشی است.
همانطور که گفتیم ضخامت سی چنل 1 یا 1.5 میلیمتر و طول آن 1000 میلیمتر است در صورتی که چنین پروفیلی در حوزچه روی مذاب انداخته شود به طور اندکی به اصطلاح دفورم شده یا تاب بر میدارد این مقدار اندک در طول مسیر کاندوئیت کاری میتواند موثر باشد بنابراین برای سی چنل از گالوانیزه گرم استفاده نمیشود.
نکته: در صورتی که شرایط محیطی در پروژه اقتضا می کند که پوشش گالوانیزه گرم استفاده شود خریدار باید یو چنل سفارش دهد که دارای ضخامت بیشتری نسبت به سی چنل است و امکان گالوانیزه گرم آن وجود دارد.
در مجتمعهای تجاری، بیمارستانها، مترو و برجهای اداری، نظم تاسیسات حیاتی است.
سی چنل در این پروژهها برای:
اینجا علاوه بر استحکام، سرعت اجرا هم مهم است. تیم اجرایی با استفاده از سی چنل و اتصالات پیچ و مهرهای، بدون جوشکاری گسترده میتواند مسیرها را اجرا کند.
در کارخانهها معمولاً چیدمان ماشینآلات تغییر میکند.
سی چنل کمک میکند سیستم برقرسانی انعطافپذیر باشد.
کاربردها:
وقتی تغییر خط تولید اتفاق میافتد، لازم نیست کل زیرساخت تخریب شود. مسیرها بهراحتی جابهجا یا اصلاح میشوند.
در دیتاسنترها نظم کابلکشی حیاتی است.
سی چنل برای:
اینجا دقت و دسترسی سریع برای تعمیر مهمتر از هر چیز دیگری است.
