لوله فلکسیبل برق چیست؟ پوششی انعطاف‌پذیر از جنس فلز یا پلاستیک است که سیم و کابل را در مسیرهای پرپیچ‌وخم، لرزان یا کم‌دسترس حفظ می‌کند. در این مطلب ساختار، انواع، تفاوت با لوله خرطومی و کاندوئیت سخت، انتخاب سایز بر اساس درصد پرشدگی، اتصالات و نکات نصب را مرحله‌به‌مرحله می‌خوانید. در پایان هم می‌دانید کجا نباید از آن استفاده کنید.
من کارشناس محتوای پایپ خاور هستم، مهندس برق قدرت و فارغ‌التحصیل دانشگاه علم و صنعت ایران. حدود ۱۲ سال در اجرای تأسیسات برقی ساختمان و کارخانه کار کرده‌ام و اکنون مشاور فنی گروه پایپ خاور هستم. این مطلب را با کمک تیم فنی نوشته‌ام تا تجربه‌های اجرایی‌ام را ساده منتقل کنم.
لوله فلکسیبل برق چیست؟ یک غلاف خم‌شونده است که کابل را از ضربه، رطوبت، گرد و غبار و سایش جدا می‌کند. در بازار با نام‌های لوله شلاقی، خرطومی فلزی یا «فلکس برق» هم شناخته می‌شود.
برخلاف لوله برق فلزی که سفت است و باید با دستگاه خم شود، این لوله را با دست شکل می‌دهید. برای همین بیشتر در انتهای مسیر، کنار تابلو، موتور یا دستگاه استفاده می‌شود. اگر قصد خرید لوله فلکسیبل برق دارید، اول باید نوع و سایز را بشناسید که در ادامه توضیح می‌دهم.
برای اینکه بفهمید لوله فلکسیبل برق چیست و چرا دوام می‌آورد، باید ساختارش را ببینید. بدنه از نوار فولادی گالوانیزه ساخته می‌شود که مارپیچ دور خودش می‌پیچد و لبه‌هایش در هم قفل می‌شود. همین قفل‌شدگی باعث می‌شود لوله خم شود، ولی زیر فشار معمولی له نشود. پوشش گالوانیزه (روی) هم جلوی زنگ‌زدگی را می‌گیرد.
در مدل‌های روکش‌دار، یک غلاف PVC یا پلی‌اتیلن روی بدنه فلزی کشیده می‌شود. این غلاف آب و روغن را دور نگه می‌دارد. دمای کارکرد رایج چنین غلافی حدود ۲۰- تا ۸۰+ درجه سانتی‌گراد است، اما بسته به برند فرق می‌کند و باید برگه فنی را ببینید. سطح داخلی هم باید صاف باشد تا عایق سیم زخمی نشود.
انواع این لوله بر اساس جنس و محیط مصرف تقسیم می‌شوند. جدول زیر مهم‌ترین آن‌ها را کنار هم گذاشته است.
| نوع | جنس | محل مصرف | مزیت | محدودیت |
|---|---|---|---|---|
| فلزی بدون روکش | فولاد گالوانیزه | داخل تابلو، بالای سقف کاذب | مقاوم در برابر ضربه، قیمت مناسب | نفوذ رطوبت، زنگ‌زدگی در محیط مرطوب |
| فلزی روکش‌دار | فولاد گالوانیزه + PVC/PE | موتورخانه، فضای باز، صنعتی | مقاوم در برابر آب و روغن | گران‌تر، نیازمند کانکتور مخصوص |
| پلاستیکی (PVC) | PVC موجدار | ساختمان مسکونی، دوربین مداربسته | سبک و ارزان | استحکام مکانیکی کم |
| نسوز | فولاد/استیل یا پلی‌آمید بدون هالوژن | تونل، مراکز تجاری، مسیرهای فرار | دود و گاز سمی کم، مقاوم در برابر حرارت | قیمت بالا |
| شیلددار | فلزی با بافت فلزی | کنار درایو، اینورتر، دستگاه حساس | کاهش تداخل الکترومغناطیسی | نیاز به اتصال زمین صحیح |

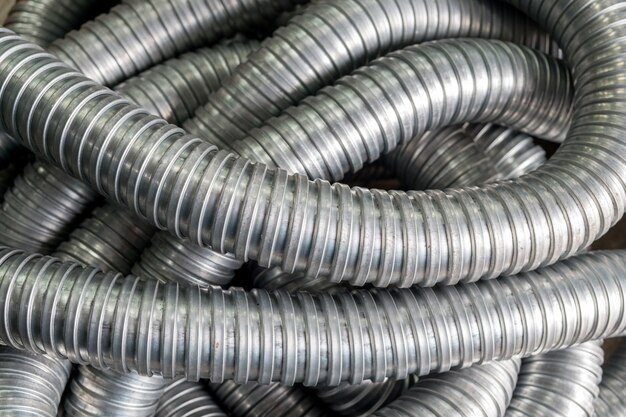

مدل بدون روکش برای محیط خشک و داخلی مناسب است، مثل بالای سقف کاذب یا داخل تابلو. اگر آب روی آن بپاشد، از بین درزهای مارپیچ وارد لوله می‌شود و بدنه به‌مرور زنگ می‌زند.
مدل روکش‌دار برای فضای مرطوب، بیرونی و صنعتی ساخته شده است. با کانکتور آب‌بندی درست می‌تواند به درجه حفاظت IP65 تا IP67 برسد. قانون ساده این است: هر جا احتمال آب‌پاشی، شست‌وشو یا ریزش روغن هست، روکش‌دار بخرید.
این سه نام در بازار زیاد با هم قاطی می‌شوند. لوله خرطومی معمولاً همان لوله موجدار پلاستیکی (PVC یا PE) است که سبک و ارزان است ولی در برابر ضربه ضعیف عمل می‌کند. لوله فلکسیبل فلزی از نوار فولادی ساخته می‌شود و استحکام بسیار بیشتری دارد.
کاندوئیت سخت یعنی لوله فولادی ضخیم یا رزوه‌دار که خم نمی‌شود و بهترین حفاظت مکانیکی را دارد. اگر می‌خواهید مسیر اصلی و ثابت را بکشید، لوله برق فلزی انتخاب درست‌تری است. برای ۱ تا ۲ متر آخر مسیر و اتصال به تجهیزات، فلکسیبل بهتر کار می‌کند. در عمل این دو مکمل هم هستند، نه جایگزین.
لوله فلکسیبل برق چیست و کجا بیشتر به کار می‌آید؟ هر جا مسیر کابل پیچ‌وخم دارد یا تجهیز لرزش می‌کند. مهم‌ترین کاربردهای آن این‌هاست:
دلیل اصلی انتخاب آن در محیط‌های لرزان این است که حرکت جزئی دستگاه به کابل منتقل نمی‌شود. لوله فلکسیبل برق در این حالت مثل یک فنر محافظ کار می‌کند.
سایزها معمولاً با عدد ۱۱ تا ۴۸ مشخص می‌شوند. این عدد شماره PG است و دقیقاً قطر داخلی نیست، پس همیشه جدول سازنده را چک کنید.

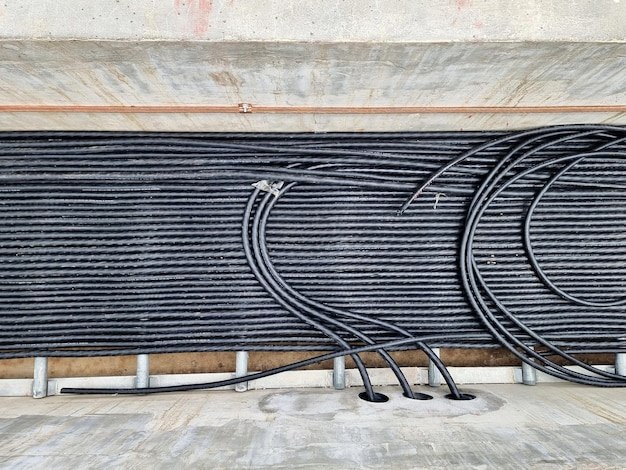

قاعده انتخاب، درصد پرشدگی است: سطح مقطع کل سیم‌ها نباید از حدی از سطح داخلی لوله بیشتر شود. بر اساس جدول رایج NEC، این حد برای یک رشته ۵۳٪، برای دو رشته ۳۱٪ و برای سه رشته و بیشتر ۴۰٪ است. برای مسیرهای پرپیچ‌وخم بهتر است کمتر بگیرید تا کشیدن سیم راحت‌تر شود.
یک مثال ساده: سه سیم ۲٫۵ میلی‌متر مربع با عایق، هر کدام حدود ۱۲ میلی‌متر مربع سطح مقطع بیرونی دارند (جمعاً حدود ۳۶). برای رعایت ۴۰٪ لوله باید حداقل حدود ۹۰ میلی‌متر مربع سطح داخلی داشته باشد، یعنی قطر داخلی نزدیک به ۱۱ میلی‌متر. برای پنج سیم همین‌طور، این عدد به حدود ۱۴ میلی‌متر می‌رسد. در پروژه‌های بزرگ نرم‌افزارهایی مثل ETAP یا EPLAN این محاسبه را خودکار انجام می‌دهند.
لوله بدون اتصال مناسب نیمی از کارش را انجام نمی‌دهد. گلند ساده با مهره قفل، لوله را به تابلو یا جعبه محکم می‌کند و برای محیط خشک کافی است. کانکتور آب‌بندی علاوه بر قفل‌کردن، یک اورینگ یا واشر لاستیکی دارد و جلوی ورود آب و گرد و غبار را می‌گیرد.
نکته‌ای که زیاد نادیده گرفته می‌شود: اتصال باید با نوع لوله هم‌خوان باشد. روی لوله روکش‌دار نباید گلند ساده بزنید و رزوه آن هم باید با سایز لوله بخواند. برای تهیه این قطعات می‌توانید دسته «گلند و رابط برق» را ببینید.
شعاع خم را از حدود ۵ برابر قطر خارجی در نصب ثابت پایین‌تر نبرید. در قسمت متحرک این عدد باید بیشتر (حدود ۱۰ برابر) باشد. لوله را هر ۱ تا ۱٫۴ متر با بست محکم کنید و نزدیک جعبه یا تابلو هم حداکثر ۳۰ سانتی‌متر فاصله بگذارید.
نوع روکش‌دار و کانکتور آب‌بندی را با هم بخرید. هنگام نصب کمی شلی (حلقه قطره‌گیر) در مسیر بگذارید تا آب قبل از ورود به کانکتور بچکد. همچنین ورودی را طوری قرار ندهید که آب در آن جمع شود.
لوله فلزی به‌تنهایی مسیر مطمئنی برای اتصال زمین نیست، به‌خصوص در طول‌های زیاد. در استاندارد NEC این کار فقط تا حدود ۱٫۸ متر و برای مدارهای تا ۲۰ آمپر پذیرفته شده است. توصیه من این است که همیشه یک سیم زمین جداگانه داخل لوله بکشید و بدنه را به آن وصل کنید.
مزیت‌های اصلی این لوله انعطاف بالا، نصب سریع بدون خم‌کن، تحمل لرزش و حفاظت خوب در برابر ضربه‌های معمولی است. در مسیرهای پیچیده زمان اجرا را به‌شدت کم می‌کند.
از طرف دیگر، سطح داخلی مواج آن کشیدن سیم را در طول‌های بلند سخت می‌کند و ظاهرش برای مسیرهای دید مستقیم زیبا نیست. نوع بدون روکش در رطوبت زنگ می‌زند و نوع روکش‌دار گران‌تر است. در مسیرهای طولانی هم افت راحتی کار و نظم اجرا را کم می‌کند.
لوله فلکسیبل برق چیست و چرا نباید همه‌جا از آن استفاده کرد؟ چون راه‌حل انتهای مسیر است، نه کل مسیر. اگر قرار است ۱۰ متر کابل ثابت را روی دیوار بکشید، لوله سخت هم مرتب‌تر است و هم بهتر محافظت می‌کند.
«لوله فلکسیبل بهترین گزینه برای ۱ تا ۲ متر آخر مسیر است، نه برای کل مسیر.»
مشاور فنی پایپ خاور

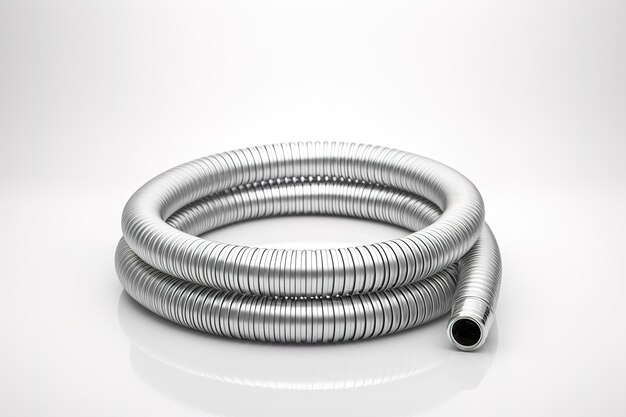

همچنین برای دفن مستقیم در خاک بدون حفاظت، مسیرهایی با ضربه سنگین (مثل محوطه تردد لیفتراک) و مناطق قابل انفجار بدون تجهیز تأییدشده مناسب نیست. در این موارد کاندوئیت سخت یا لوله و کانال استاندارد مخصوص آن محیط را انتخاب کنید.
در نهایت، انتخاب لوله فلکسیبل برق به جنس، شرایط محیطی، نوع کابل و میزان حفاظت موردنیاز بستگی دارد. این لوله با انعطاف‌پذیری بالا، نصب آسان و قابلیت تحمل لرزش، گزینه‌ای کاربردی برای اتصال تابلوهای برق به تجهیزات و پوشش مسیرهای پیچیده است؛ اما برای مسیرهای طولانی و ثابت، محیط‌های دارای ضربه شدید یا دفن مستقیم در خاک، باید از راهکارهای مناسب و استاندارد استفاده کرد. پیش از خرید، به سایز لوله، درصد پرشدگی، شعاع خم، نوع اتصالات و الزامات اتصال زمین توجه کنید. انتخاب درست لوله فلکسیبل و نصب اصولی آن، علاوه بر افزایش عمر کابل‌ها، ایمنی و دوام سیستم برق‌کشی را نیز بهبود می‌دهد.
