متخصص فنی تیم پایپ خاور هستم و سال‌ها در حوزه لوله و اتصالات برق فلزی فعالیت کرده‌ام. در این مقاله تجربه اجرایی‌ام درباره سی چنل را در اختیار شما می‌گذارم. سی چنل چیست؟ ریلی فولادی با مقطع C است که لوله‌های کاندوئیت را روی دیوار، سقف یا کف نگه می‌دارد و با مهره فنری، بدون جوش و سوراخ‌کاری قابل تنظیم است. برای مسیر یک یا دو لوله بست تکی کافی است، اما از سه لوله به بالا ریل سریع‌تر، تراز‌تر و ارزان‌تر تمام می‌شود. در ادامه ابعاد رایج، نوع ساده و سوراخ‌دار، تک و دوبل، لوازم جانبی، مراحل نصب و فاصله بست‌ها را می‌خوانید. در پایان هم اشتباه‌هایی را می‌بینید که هزینه پروژه را بالا می‌برند.
سی چنل چیست؟ پروفیلی فولادی و گالوانیزه که مقطعش شبیه حرف C است و لبه‌هایش به داخل برگشته‌اند. در این مقاله منظور ما از سی چنل، همان ریل مخصوص بستن لوله برق فلزی است.
مقطع از یک کف تخت، دو دیواره کناری و دو لبه برگشته ساخته می‌شود. این لبه‌ها هم استحکام ریل را بالا می‌برند و هم شیاری برای سی چنل ایجاد می‌کنند. مهره فنری داخل این شیار می‌لغزد و با سفت‌شدن پیچ قفل می‌شود.

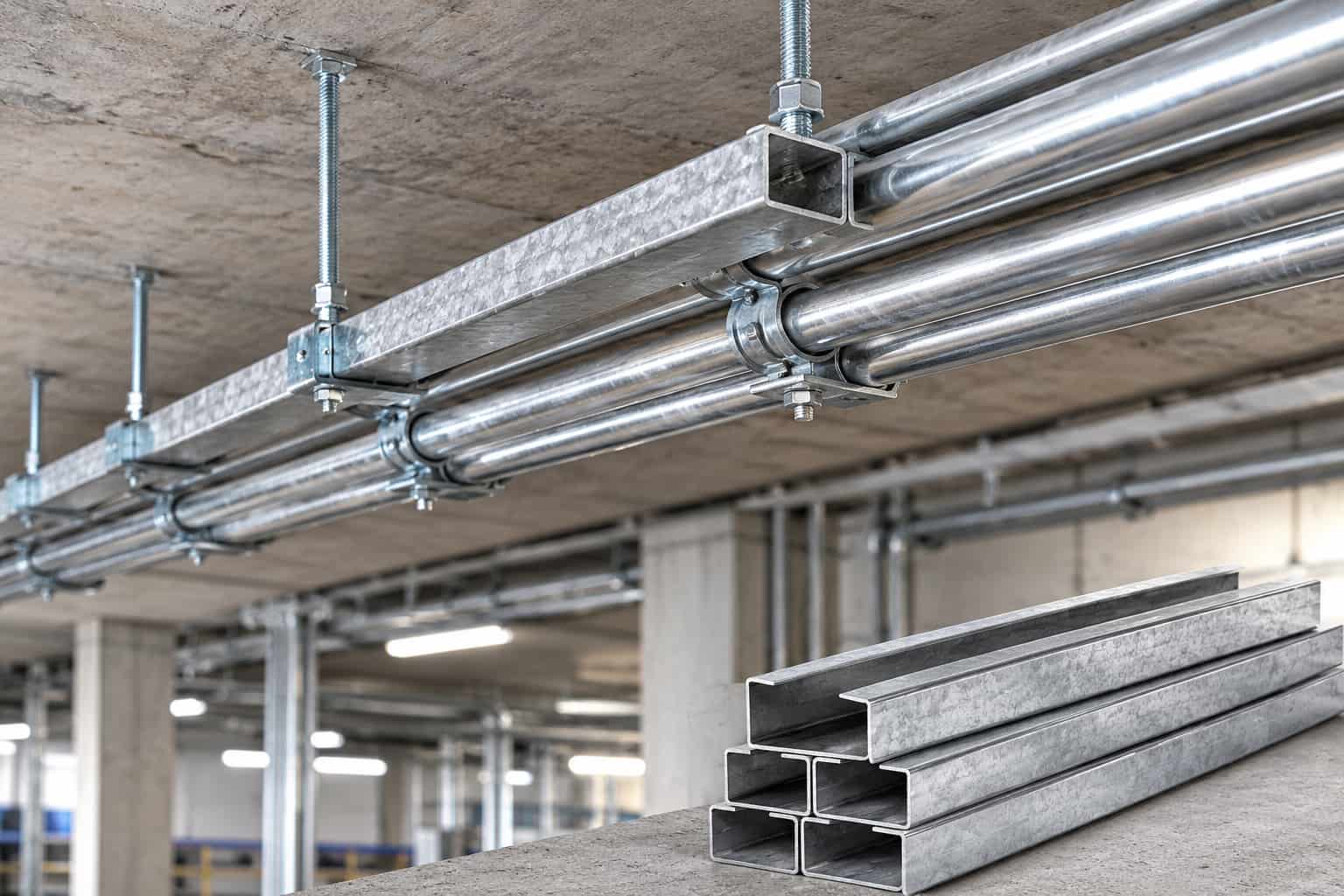

سی چنل وزن لوله برق فلزی و سیم‌های داخلش را از چند نقطه می‌گیرد و به دیوار، سقف یا کف منتقل می‌کند. وقتی چند لوله موازی دارید، یک ریل افقی زیر همه آن‌ها پایه مشترک می‌شود.
بعد از اینکه فهمیدیم سی چنل چیست، کاربردش در مسیر روشن است. ریل فقط نگه‌دارنده نیست و فاصله ثابت بین لوله‌ها و تراز مسیر را هم تضمین می‌کند.
بست تکی برای یک یا دو لوله بی‌دردسر است. با چهار لوله، هر لوله پایه، رولپلاک و تراز جداگانه می‌خواهد و تغییر مسیر هم یعنی سوراخ‌کاری دوباره.
با ریل یک‌بار نصب می‌کنید و لوله‌ها روی یک خط تراز می‌نشینند. اضافه‌کردن لوله بعدی فقط یک مهره و یک بست می‌خواهد.
«ریل را باید برای تغییرات فردای پروژه نصب کرد، نه فقط برای نقشه امروز.»
مهندس نیما رادمنش
پرفروش‌ترین مقطع بازار ۴۱×۴۱ میلی‌متر است. جدول زیر مقاطع رایج و کاربردشان را برای کاندوئیت نشان می‌دهد؛ اعداد دقیق را از کاتالوگ سازنده بگیرید.
| مقطع (میلی‌متر) | ضخامت رایج | کاربرد در مسیر کاندوئیت |
|---|---|---|
| ۴۱×۲۱ | ۱/۵ تا ۲ میل | یک یا دو لوله سبک، مسیر کوتاه |
| ۴۱×۴۱ | ۲ تا ۲/۵ میل | انتخاب معمول برای بیشتر پروژه‌ها |
| ۴۱×۶۲ | ۲/۵ میل به بالا | دهانه بلند و تعداد لوله زیاد |
| دوبل ۴۱×۸۲ | ۲ تا ۲/۵ میل | ساپورت چندطبقه و بار سنگین |
طول شاخه معمولاً ۳ یا ۶ متر است. تفاوت ۲ و ۲/۵ میل با چشم دیده نمی‌شود، ولی در تحمل بار و قیمت فرق جدی دارد. ضخامت را حتماً در فاکتور بنویسید.
مدل ساده پشتش سوراخ ندارد، سبک‌تر و ارزان‌تر است و برای وقتی که فقط از داخل شیار بست می‌زنید کافی است. مدل سوراخ‌دار در پشتش سوراخ‌های منظم دارد.
اگر قرار است ریل را به دیوار یا سقف پیچ کنید، سوراخ‌دار انتخاب بهتری است، چون در محل نیازی به دریل‌کردن ریل نیست. در پروژه‌های اجرایی معمولاً زمانی که صرفه‌جویی می‌شود از هزینه اضافه آن بیشتر است.
سی چنل دوبل از اتصال پشت‌به‌پشت دو ریل ساخته می‌شود و مقطعی بسته‌تر و مقاوم‌تر دارد. زمانی به آن نیاز دارید که دهانه بلند است یا چندین لوله روی هم قرار می‌گیرند.
اگر در محاسبه به عددی رسیدید که ریل تک جواب نمی‌دهد، قبل از رفتن سراغ ضخامت بالاتر، دوبل را بسنجید. گاهی هم از ریل ضخیم‌تر اقتصادی‌تر است.
ریل تنها کار خاصی نمی‌کند. برای یک مسیر کامل این قطعات لازم است:
فاصله ساپورت‌ها به نوع و قطر لوله، پروژه و استاندارد مرجع بستگی دارد. در آیین‌نامه برق آمریکا (NEC) برای لوله‌های EMT، حداکثر فاصله بین نگه‌دارنده‌ها ۳ متر است و نزدیک هر جعبه تقسیم باید یک نگه‌دارنده با فاصله حداکثر ۹۰ سانتی‌متر باشد.
برای پروژه در ایران، مشخصات فنی کارفرما و مبحث ۱۳ مقررات ملی ساختمان مرجع نهایی است. فاصله آویزهای خود ریل را هم از جدول بار کاتالوگ سازنده بخوانید.
تعداد لوله به طول ریل و فاصله بین لوله‌ها بستگی دارد، نه عرض مقطع. مثلاً برای چهار لوله ۲۵ میلی‌متری با فاصله مرکز تا مرکز حدود ۶۰ میلی‌متر، حدود ۱۸ سانتی‌متر فاصله بین لوله‌ها و کمی حاشیه دو طرف لازم است. در عمل ریل ۲۵ تا ۳۰ سانتی‌متری مناسب است.
در چیدمان چندلایه، هر طبقه ریل جداگانه روی راد رزوه‌شده می‌گیرد. لوله‌های سنگین‌تر را پایین‌تر و لوله‌های سبک را بالاتر بچینید و بین لایه‌ها فضای دست‌رسی بگذارید.

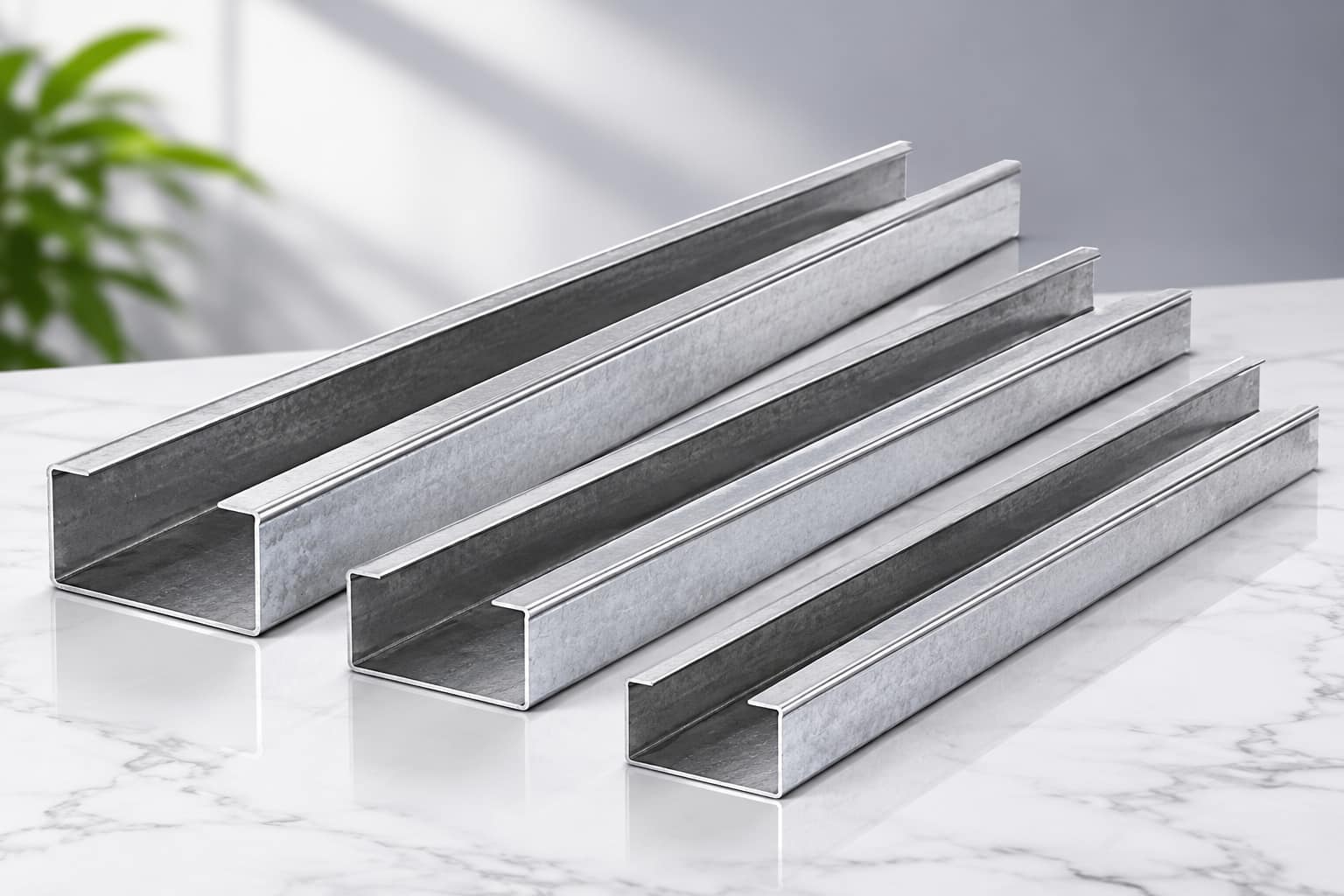

وقتی کسی می‌پرسد سی چنل چیست و سی ریل چیست، جواب کوتاه این است که در بازار ایران این دو نام اغلب برای محصولی مشابه به کار می‌روند. نام کافی نیست؛ مقطع، ضخامت، سوراخ‌کاری و سازگاری شیار با مهره را بررسی کنید.
استرات نام عمومی این نوع پروفیل در منابع انگلیسی است. یونیستراکت در اصل نام یک برند است که میان نصابان به نام عمومی تبدیل شده. اگر مشخصات مقطع و شیار یکی باشد، کاربردشان در کاندوئیت یکسان است.
ساپورت جوشی از نبشی و تسمه ساخته می‌شود. مواد اولیه‌اش ارزان‌تر است، اما جوشکار می‌خواهد، پوشش گالوانیزه را در محل جوش می‌سوزاند و هر تغییری برش و جوش دوباره می‌طلبد.
سی چنل مواد گران‌تری دارد، ولی نیروی کار کمتر و عمر مفید بیشتری می‌دهد. در پروژه‌ای با چند ده ساپورت معمولاً سی چنل برنده است. برای یک نقطه تکی و کوچک، بست مستقیم اقتصادی‌تر است.
رایج‌ترین خطا خرید ریل بدون مهره فنری و بست است و پروژه تا رسیدن آن‌ها می‌خوابد. پس از آن ناهماهنگی پوشش است؛ ریل گالوانیزه سرد در فضای باز زود زنگ می‌زند.
اشتباه دیگر انتخاب ضخامت بر اساس قیمت است. ۲ میل به‌جای ۲/۵ میل در ساپورت چندطبقه چند ماه بعد با خمیدگی ریل جواب می‌دهد. ترمیم‌نکردن محل برش هم باعث زنگ‌زدگی از لبه می‌شود.
قیمت سی چنل بر اساس وزن تعیین می‌شود. مقطع، ضخامت ورق، طول شاخه و نوع گالوانیزه (سرد یا گرم) روی وزن و قیمت اثر می‌گذارند. چون نرخ ورق تغییر می‌کند، قیمت‌ها هم روزانه تغییر می‌کنند.
قبل از خرید بپرسید سی چنل چیست و چه مشخصاتی دارد: ضخامت واقعی، نوع پوشش و سازگاری شیار با مهره. ریل و متعلقات را از یک تأمین‌کننده بخرید تا هم‌جنس و هم‌ضخامت باشند.
سی چنل چیست و برای کاندوئیت چه کاربردی دارد؟
ریل فولادی C شکلی است که لوله‌های کاندوئیت را با بست و مهره فنری روی دیوار، سقف یا کف نگه می‌دارد.
بهترین ابعاد سی چنل برای کاندوئیت چیست؟
مقطع ۴۱×۴۱ با ضخامت ۲ تا ۲/۵ میل برای بیشتر پروژه‌ها مناسب است. برای بار سنگین از ۴۱×۶۲ یا دوبل استفاده کنید.
آیا می‌شود سی چنل را برید؟
بله. بعد از برش لبه را پلیسه‌گیری کنید و محل برش را با اسپری زینک ترمیم کنید.
سی چنل برای محیط مرطوب چه پوششی می‌خواهد؟
در فضای باز، پشت‌بام و محیط مرطوب، گالوانیزه گرم و هم‌پوشش با لوله انتخاب درست‌تری است.
سی چنل چیست؟ ریلی که کاندوئیت را منظم، قابل تنظیم و بدون جوش نگه می‌دارد. برای بیشتر پروژه‌ها مقطع ۴۱×۴۱ با ضخامت ۲ تا ۲/۵ میل کافی است. پوشش را با محیط نصب و جنس لوله هماهنگ کنید و ریل را همراه مهره فنری و بست بخرید. برای انتخاب مقطع مناسب مسیر خودتان با کارشناسان پایپ خاور مشورت کنید.
